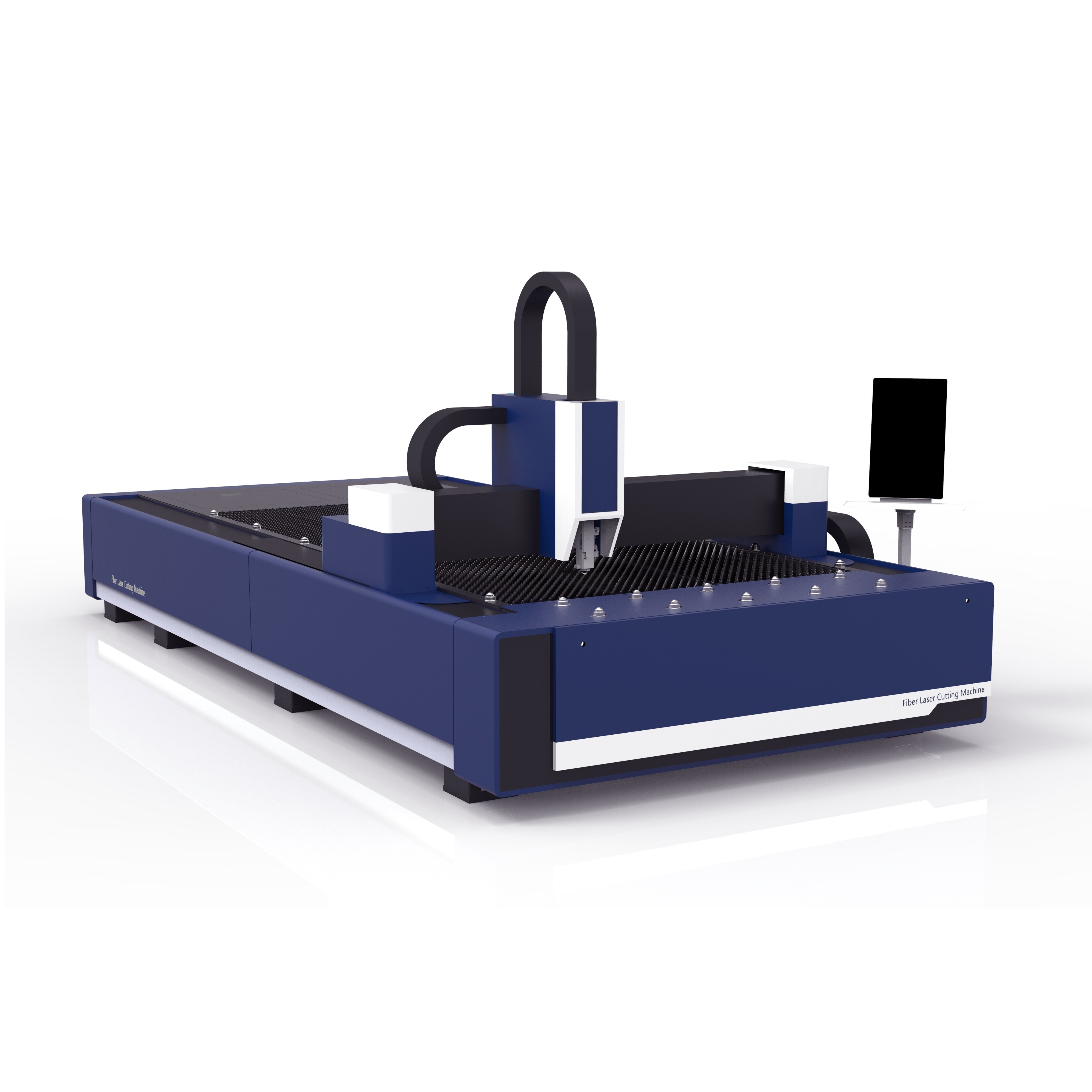

Máquina cortadora de metal láser de fibra Raycus IPG GC1530F con sistema de control Cypcut

Característica:

1. Adopte el mecanizado de pentaedro CNC, fresado, mandrilado, roscado y otras técnicas de procesamiento para garantizar una alta precisión de mecanizado.

2. Cabezal láser de herramientas RAY con función de enfoque automático bm109. (Cabezal láser WSX opcional).

3. Fuente láser RAYCUS de marcas nacionales reconocidas: 1000 W, 1500 W, 2000 W y 2500 W. (Fuente láser IPG alemana opcional).

4. Sistema de control Cypcut,   Conectado con la computadora, operación simple.

5. Enfriador de agua S&A, temperatura dual, control dual.

6. Servomotor Janpan Yaskawa, gran potencia y más estable.

7. El eje XY utiliza una cremallera rectificadora de alta precisión y un reductor Shimpo de Japón, lo que garantiza alta velocidad y precisión. El eje Z se transmite mediante un husillo de bolas de alta precisión.

8. Adopte el servomotor de CA Schneider de Francia, gran potencia, mayor fuerza de torsión, la velocidad de trabajo es más estable y más rápida.

9. Adopte el grupo de gas inteligente SMC de Japón, control de gas dual, ajuste automático para el tipo de gas y el software de gas.

10. Configure con la función de seguimiento automático sin contacto, garantiza la mejor distancia focal y efecto de corte.

11. Compatible con múltiples software, puede diseñar gráficos y letras de hormigas como desee, con un funcionamiento simple, flexible y fácil.

Parámetro:

Parámetro:

Parámetro:

Características principales:

1. Bastidor de máquina soldado de acero de alta resistencia

La bancada está soldada con tubos de acero gruesos. Se somete a un proceso de recocido para eliminar el exceso de fuerza, aumentar su ductilidad y garantizar la estabilidad durante el proceso de corte.

2. Bastidor de máquina soldado de acero de alta resistencia

El aluminio aeroespacial se fabricó según estándares aeroespaciales y se extruyó en una prensa de 4300 toneladas. Tras el tratamiento de envejecimiento, alcanza una dureza T6, la más resistente de todas las vigas. El aluminio de aviación presenta buena tenacidad, ligereza, resistencia a la corrosión y a la oxidación, y baja densidad, lo que mejora considerablemente la velocidad de procesamiento.

3. Controlador CypCut

Soporte de corte de vuelo, salto de rana, enfoque eléctrico, banco de trabajo de doble intercambio
Precisión de trayectoria 0,05 mm, precisión de posicionamiento 0,01 mm
Velocidad de corte 30 m/min
Velocidad máxima de movimiento del aire 80m/min
Aceleración máxima 0,8G

4. Armario de control

Todos los componentes eléctricos están alojados y cableados en un armario eléctrico de doble puerta. Esto facilita el acceso y el mantenimiento cuando sea necesario. Todo el cableado está etiquetado para que, cuando se requiera mantenimiento, el cliente pueda navegar fácilmente por el armario.

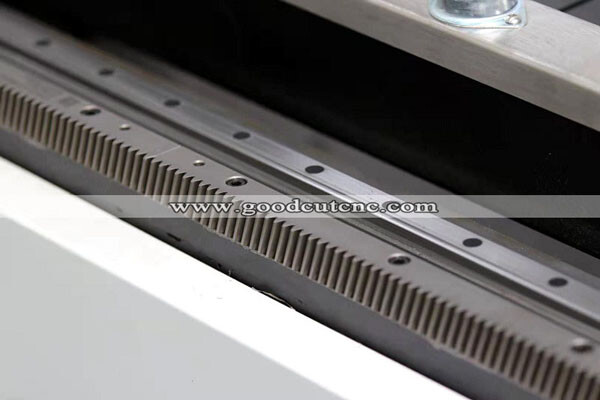

5. Carril cuadrado Rexroth alemán de eje XY
Sistema de transmisión de bastidor YYC de Taiwán

La máquina utiliza rieles cuadrados Hiwin de Taiwán, que son más duraderos. Además, el uso de piñón de cremallera helicoidal de alta calidad le confiere alta precisión.
La cremallera y el piñón del eje XY son de fabricación alemana. La alta dureza del material hace que la cremallera sea más resistente al desgaste.

Industria aplicable:

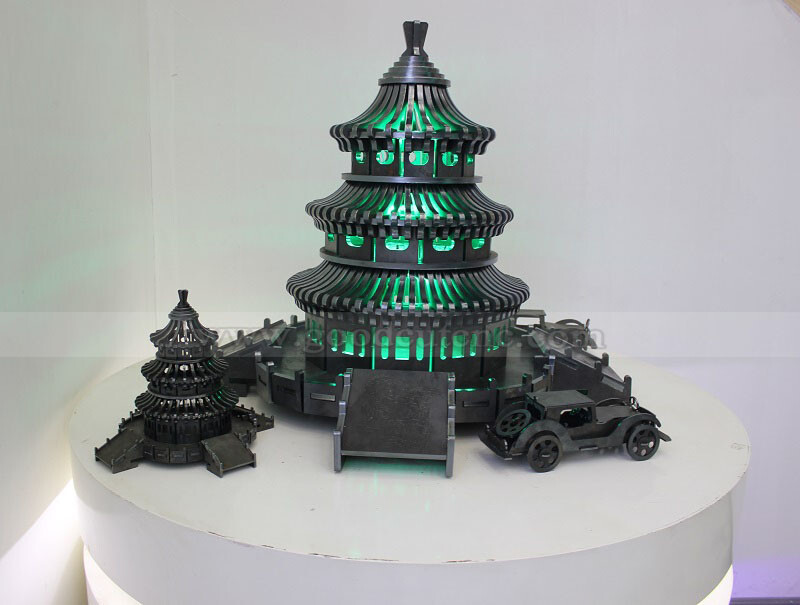

Ampliamente utilizado en decoración publicitaria, utensilios de cocina, maquinaria de ingeniería, acero, chasis de chapa metálica, automóviles, fabricación de aire acondicionado, procesamiento de corte de chapa metálica, etc. en todos los ámbitos de la vida.

Materiales aplicables:

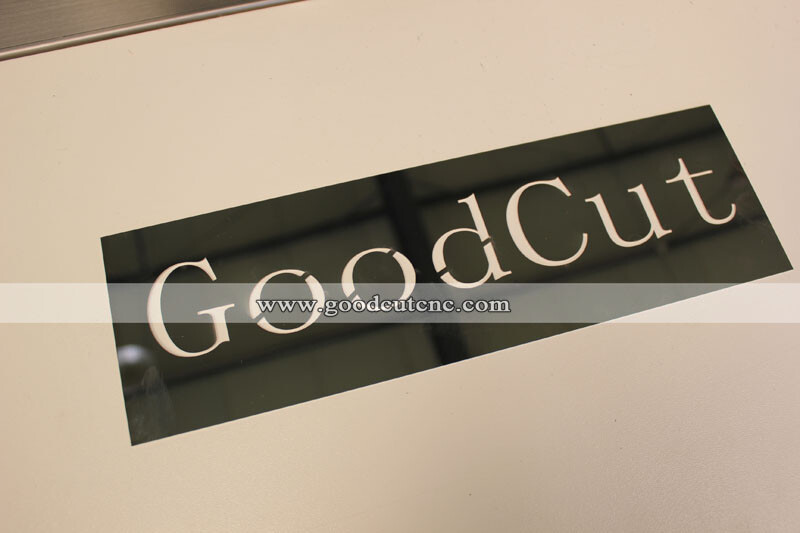

Destinado principalmente al corte de acero inoxidable, acero al carbono, chapa galvanizada, corte rápido de varios tipos de materiales metálicos como placas de aleación.
