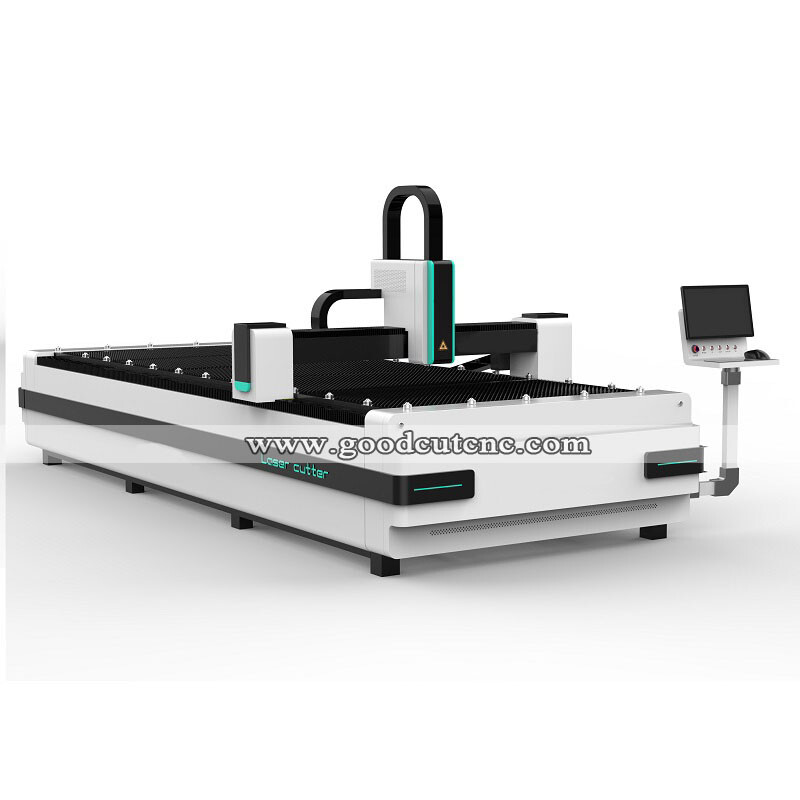

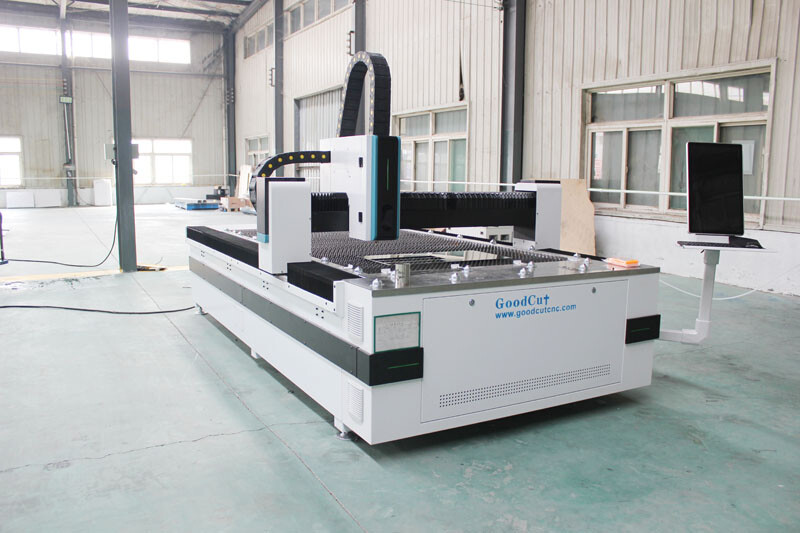

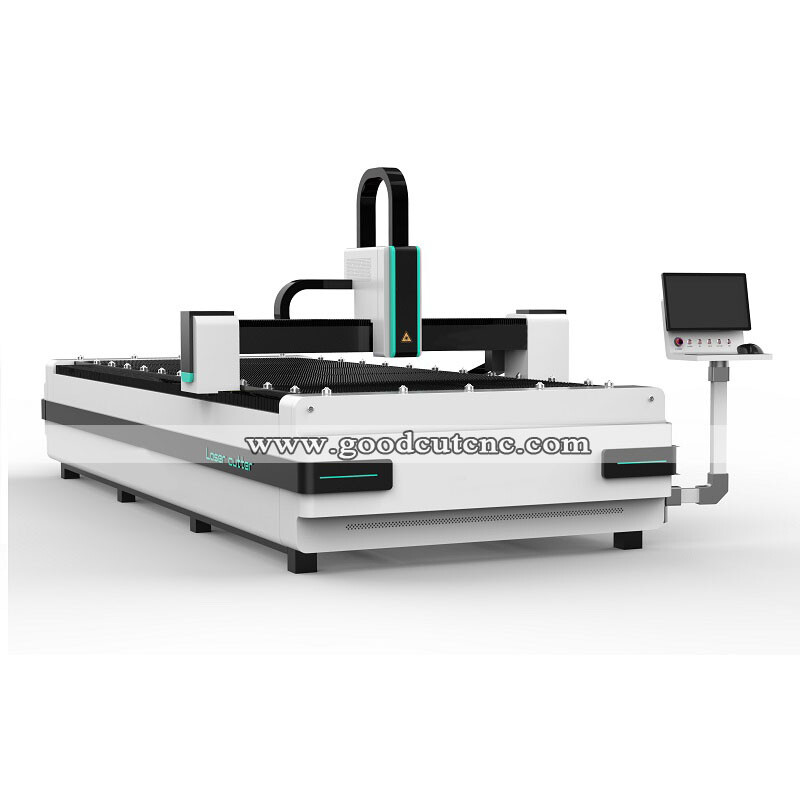

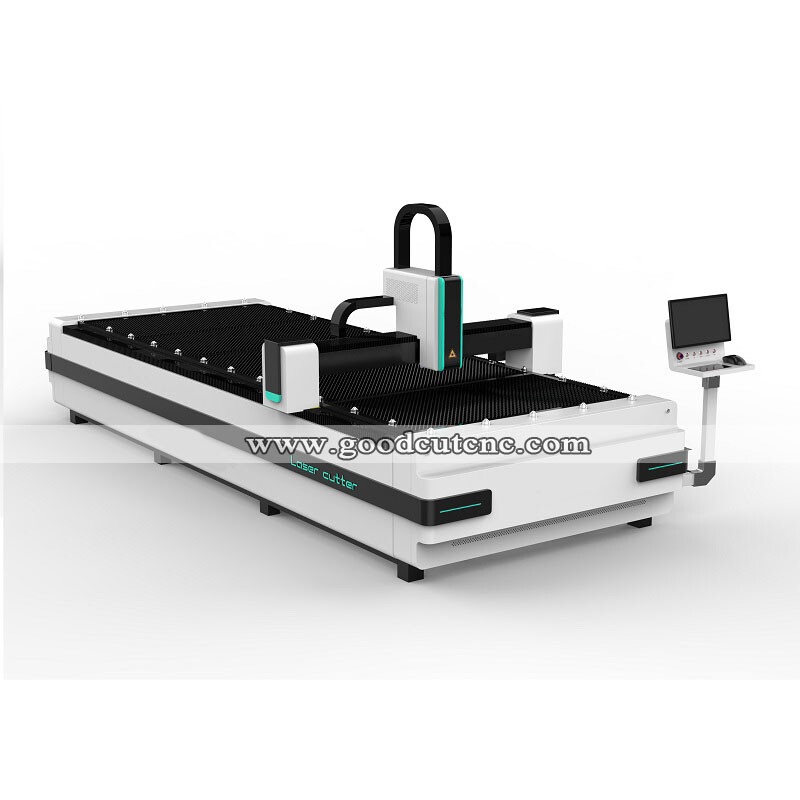

GC1530F Máquina láser de fibra 1000W 1500W 2000W para cortar chapa de acero inoxidable de 5mm

Máquina láser de fibra GC1530F 1000W 1500W 2000W para cortar láminas de metal de acero inoxidable de 5mm

• Configuración

• * Tamaño de trabajo 1500*3000mm, se puede personalizar otro tamaño,

• * Según el grosor del material, elija diferentes fuentes láser: 500w 1000w 1500w 2000w 2500w.

• Fuente láser doméstica Raycus e importada alemana IPG opcional.

• * Cabezal láser importado suizo Raytools y doméstico WSX, enfoque manual y enfoque automático opcional.

• * Sistema de control Cypcut. Controlador Cypcut 1000 y Cypcut 2000 opcional.

• * Reductor japonés Shimpo y francés Motovario opcional.

• * Enfriador de agua S&A, doble temperatura, doble control.

• * Motor y controlador servo Yackawa. (Motor Delta opcional.)

• * Cremallera y piñón taiwanesa APEX; Guías lineales taiwanesas HIWIN; Tornillo de bolas taiwanés TBI
  PD: Podemos personalizar la máquina según sus requisitos.

•

• Parámetros:

• Artículos	Parámetros
  Fuente láser	IPG/Raycus
  Potencia	500w 1000w 1500w 2000w 3000w(se puede personalizar)
  Raíles lineales	THK, HIWIN
  Servo Motor	Francia Schneider Servo System
  Reductor	Reductor japonés Shimpo
  Cabezal de corte	WSH /Raytools
  Sistema de control	CYPCUT
  Longitud de onda	1080nm
  Anchura de corte	1300*2500mm 1500*3000mm 1500*4000mm (se puede personalizar)
  Medios láser	Láser de fibra
  Requisitos de tensión	220v o 380v/50Hz-60Hz
  Anchura mínima de la ruta	0.1mm
  Precisión de reposicionamiento	±0.05mm
  Apuntar Posicionamiento	Punto Rojo
  Espesor de corte	Depende de los materiales

•


•

• Características principales:

• 1. Estructura de la máquina soldada en acero de alta resistencia

•

• La base está soldada con tubos de acero gruesos. La base se somete a un tratamiento de recocido para eliminar el exceso de fuerza dura, aumentar la ductilidad de la base y garantizar la estabilidad durante el proceso de corte.

• 2. Estructura de la máquina soldada en acero de alta resistencia

•

• El aluminio aeroespacial se fabricó según estándares aeroespaciales y se extrudió con una prensa de 4,300 toneladas. Después del tratamiento de envejecimiento, la dureza puede alcanzar T6, que es la más resistente de todas las vigas. El aluminio aeronáutico tiene buena tenacidad, peso ligero, resistencia a la corrosión, oxidación y baja densidad, lo que puede mejorar significativamente la velocidad de procesamiento.

• 3. Controlador CypCut

•

• Soporta corte en vuelo, salto, enfoque eléctrico, mesa de trabajo de doble intercambio
  Precisión de trayectoria 0.05mm, precisión de posicionamiento 0.01mm
  Velocidad de corte 30m/min
  Velocidad máxima de movimiento en aire 80m/min
  Aceleración máxima 0.8G

• 4. Gabinete de control

•

• Todos los componentes eléctricos están alojados y cableados en un gabinete eléctrico de doble puerta. Esto permite un acceso y servicio fácil cuando sea necesario. Todo el cableado está etiquetado para que, cuando se requiera servicio, el cliente pueda navegar fácilmente por el gabinete.

• 5. Ejes XY Guías lineales cuadradas taiwanesas HIWIN &Sistema de transmisión de cremallera taiwanesa YYC

•

• La máquina adopta guías lineales cuadradas taiwanesas Hiwin, que son más duraderas. Y el uso de cremallera y piñón helicoidal de alta calidad, la hace de alta precisión.
  La cremallera y piñón en los ejes XY es de origen alemán. La alta dureza del material hace que la cremallera sea más resistente al desgaste.

• 6. Tornillo de bolas taiwanés TBI en el eje Z

•

• Como la marca líder en tornillos de bolas, el tornillo de bolas TBI es famoso por su alta precisión y larga vida útil.

• 7. Rodillo de alimentación

•

• La máquina incluye el rodillo de alimentación. El rodillo de alimentación ayudará al operador a alimentar el material fácilmente.

• 8. Plataforma de trabajo dentada

•

• La mesa dentada de acero puede soportar piezas de trabajo más pesadas y tiene solo un área pequeña en contacto con la pieza durante el corte, maximizando el derretimiento de la superficie de la mesa por el calor del láser.
  Cada pieza es independiente para facilitar el reemplazo y mantenimiento.

• 9. Enfriador de agua S&A

• La función del enfriador de agua es reducir la temperatura del generador láser y evitar que el láser se queme. Solo utilizamos enfriadores de agua de marca con calidad confiable.

•

• Aplicación:

•

•

• Principalmente utilizado para cortar acero al carbono, acero al silicio, acero inoxidable, aleación de aluminio, aleación de titanio, lámina de acero galvanizado, placa de decapado, placa de aluminio zinc, cobre y muchos tipos de materiales metálicos.

  Industrias aplicadas:
  Aplicado en procesamiento de chapa metálica, aviación, aeronáutica, electrónica, electrodomésticos, piezas de metro, automóviles, maquinaria, componentes de precisión, barcos, equipos metalúrgicos, ascensores, electrodomésticos, regalos y artesanías, procesamiento de herramientas, decoración, publicidad, procesamiento de metales para diversas industrias manufactureras.

•


•
